软磁合金粉芯的基础理论 (5)

                       (品质系数和损耗)

引 言

在之前，已经介绍了研究和学习磁性材料时需要了解的基本原理和性能。这次要讲的磁力曲线是在探究所有磁性材料时很重要的内容，了解磁力曲线，可以知道磁场强度发生变化时对磁性材料的影响。

磁力曲线

在磁性物体外部有磁场时，可以表达磁性物体磁化的曲线称之为磁力曲线。根据情况不同，磁力曲线又可以称为B-H曲线， M-H曲线或者Hysteresis loop。

在磁性物体以一定的方向（为了方便说明，定为正方向）增加磁速，记录直到磁性物体饱和时的变化，再次往负的方向增加磁速，记录直到磁性物体饱和的变化，将此画出来的曲线叫做磁力曲线。

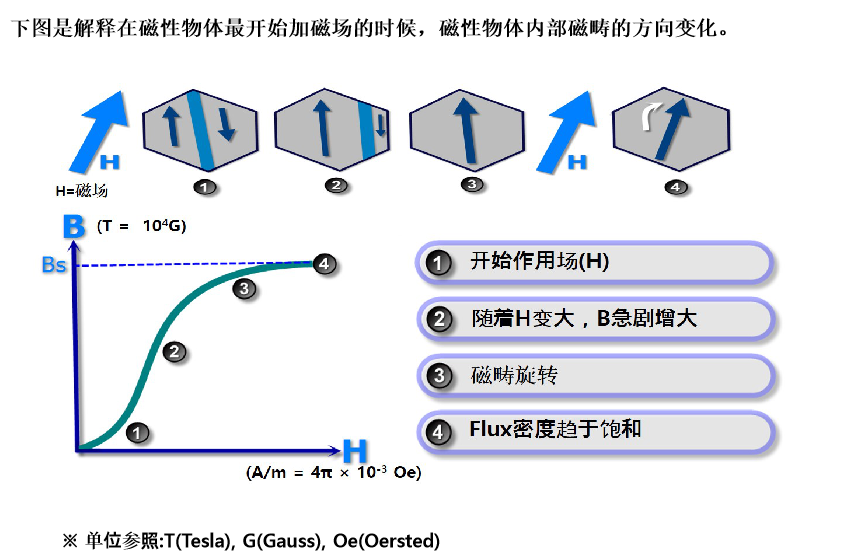

磁性物体在加磁场之前，换言之，在通电流之前，磁畴像下图一样，各自呈现着无秩序的方向，通电流以后，根据磁速的方向，会呈现往一个相同的方向转换的趋势。

在上述磁力曲线中；

H : 磁场

Hc : 矫顽力

Hm : [敏感词]磁场强度

B :  磁速密度

Bm : [敏感词]磁速密度

Br :  残留磁速密度

ui :  初始导磁率

um :  [敏感词]导磁率

在开始没有磁场的状态下，从曲线的原点开始，磁场强度增加，磁速密度的变化也随着红线变化。

如果持续加大磁场强度，会出现即使磁场强度增加，磁速也不变化的现象，此现象可以解释为磁性物体已经饱和了，此点就是[敏感词]磁速密度(Bm) 。之后往反方向施加磁场，磁速会逐渐减小，但是即使磁速达到0，磁性物体的磁速密度还是会有残留现象，此部分称之为残留磁速密度(Br)。一直加磁速，残留的磁速密度会变成0，这个部分是Hc， 称为矫顽力。 矫顽力是对扰乱作用的抑制力，矫顽力大，就是像磁铁一样的硬磁性材料(Hard Magnetic Material) ，如果矫顽力小，就是像电磁一样的软磁性材料(Soft Magnetic Material)。一般用于电源的磁芯是属于软磁性材料的。
