磁性材料广泛使用于包括电，电子领域的各个领域。一般我们所说的磁性材料所指的是，以有关磁性的专门分类标准，所属于强磁性物质，强磁性物质可分为软磁性物质和硬磁性物质。

也会根据需要，按材料的种类，分为金属或氧化物等。从这期开始，详细了解一下在强磁性材料中属于软磁性材料的几种代表性材质。

硅钢板的历史

首先了解一下使用范围为广泛的硅钢板。自1889年发现铁里含有硅会呈现优异的磁性能后，1990年代初以英国和美国为中心，研发出了工业的制作方法，1917年，在日本初次在商业化大规模制作中取得了成功。

随着硅含量增加，铁的物理性能会改变，对于钢板的制作有难度，因此，初期只制作硅含量在1.0~1.5%的钢板销售，后来随着制造技术的发展，已经可以制作出硅含量在3.4~4.0%的产品了。

硅钢板的制作工艺

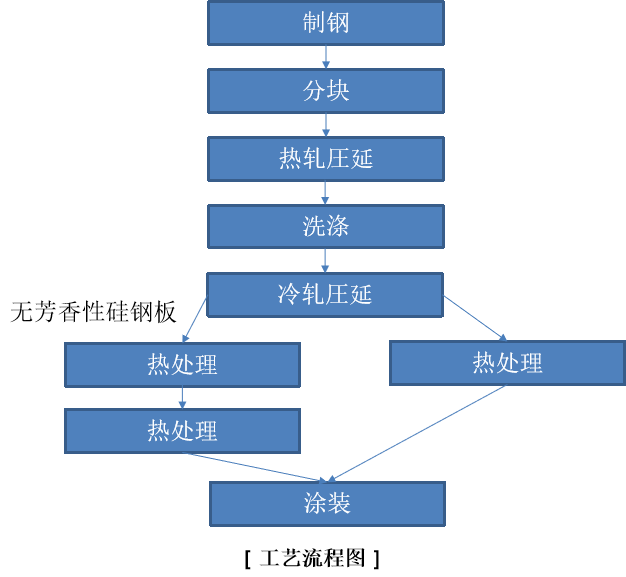

在制钢工程中制作Si-Fe后，用分块工程将筑块小型化之后，在900℃左右热轧压延后用酸洗涤。之后在常温下进行冷轧压延得到我们所使用的薄钢板。之后为了制作无芳香性硅钢板，在20%氢气和80%氮气的气氛，用900℃左右进行热处理。为了制作芳香性硅钢板，需在冷轧压延后进行一次热处理，再进行冷轧压延，进行第二次热处理。之后进行终的热处理。相对于无芳香性硅钢板，芳香性硅钢板需多进行两次热处理和一次热轧压延，因此工艺更为复杂。

铁氧体的历史

铁氧体氛围软铁氧体和硬铁氧体，其中硬铁氧体是[敏感词]磁石，所以在这要说明的是软铁氧体。

从1915年开始研究到商用化，后期发展为代表软磁性材料的一种物质，直到现在也是使用数量多的磁性材料。

铁氧体的分类

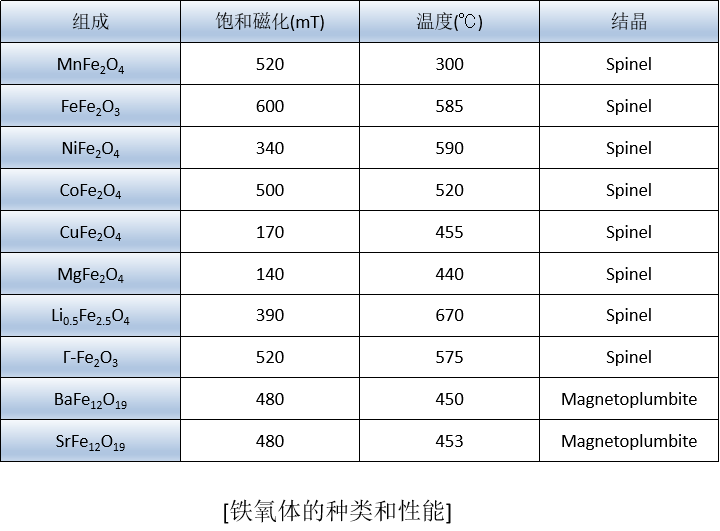

与其他磁性材料一样，可以按组成，功能，形状等分类。在这主要讲按组成和结晶形状的分类。铁氧体是以 Fe2O3为主要成分的磁性材料。铁氧体的化学组成和结晶形状是左右磁性能的重要因素。

称之为铁氧体的磁性材料的结晶结构主要有Spinel, Magneto plumbite, Garnet, Perovskite 四种。其中具有代表性的Spinel型，具有与天然矿物MgAl2O4相同的结晶结构，属于立方晶界。

制作铁氧体的粉末有；固相反应法，液相反应法，气相反应法，其中普遍的方法是固相反应法。固相反应法将原料金属氧化物和碳酸盐用机器混合后，在1000~1300℃的高温加热使其反应。
